JRF系列燃煤热风炉
JRF系列燃煤热风炉是集燃烧与换热为一体以炉体高温部位进行换热的间接加热技术,烟和空气各行其道,加热无污染,热效率高(达60-75%),升温快,体积小,安装方便,使用可靠。
24小时服务热线
151-6111-8388
产品详情




工作原理
  该炉集燃烧与换热为一体以炉体高温部位进行换热的间接加热技术,烟和空气各行其道,加热无污染,a.jpg热效率高(达60-75%),升温快,体积小,安装方便,使用可靠,且价格低(与一吨锅炉相比该加热系统只相当于锅炉加热系统价格的一半)。
性能特点
  采取了耐高温措施,从而使其寿命比列管式热风炉大大延长,并采用了烟气纵向冲刷散热片和负压式排烟方式,换热部位不积灰尘,无须清理,热性能稳定。可用各种煤或柴作燃料,并配有二次进风装置燃烧完全。该炉的各项技术经济指标均达到了国内较高水平。
适应物料
  该炉为通用性热风装置,与各种物料的干燥设备配套使用。用于粮食、种子、饲料、果品、脱水蔬菜、香茹、木耳、银耳、茶叶、烟叶等农产品、食品、医药品、化工原料、轻重工业产品的加热除湿,还可用于各种设施的加热以及库房除湿等。

规格参数



名称型号JRF-15JRF-20JRF-30JRF-40JRF-60JRF-80JRF-100
内筒直径76076011701170147016701870
外筒直径1280128018401840220024602700
总高3500350042604760481051105310
设备总量3.15T3.65T6.8T7.5T9.8T11.7T13.5T
热风出口直径300300500500500600600
热风出口高度1585158516701670167017701770
烟气出口直径250250250250250300320
烟气出口高度2050205022202220222023852385
牛角弯头型号XZD/G Φ578XZD/G Φ810
每小时耗煤量43kg57kg85kg115kg170kg230kg286kg
煤的燃烧值5000kcal/h
热效率70-78%75-80%
引烟风机型号Y5-47-3.15C
-1.5KW
Y5-47-4C
-2.2KW
Y5-47-4C
-3KW
Y5-47-4C
-4KW
Y5-47-5C
-7.5KW
Y5-47-5C
-7.5KW

敬告注意
◎环境基准温度标准按18℃±2℃,煤的热值以5000Kcal/kg计算。
◎表中热风温度是按输出风量确定的。热风炉JRF4型的热风温度最高可达200℃以上,JRF5 JRF6 型热风温度最高可达300 ℃以上(特殊制造可达500 ℃以上),用户根据需要进行调整。
◎热风炉烟窗配置高度:JRF4 型3~5米,JRF 、JRF6 型为5~8米。
◎表中外形尺寸对应位置见热风炉安装示意图。
◎炉膛下部内侧壁上的耐火层以炉篦处为起点,其高度:JRF4- 4型为0.5米,可现场安装。
◎JRF6 型为链条炉排式燃烧装置。

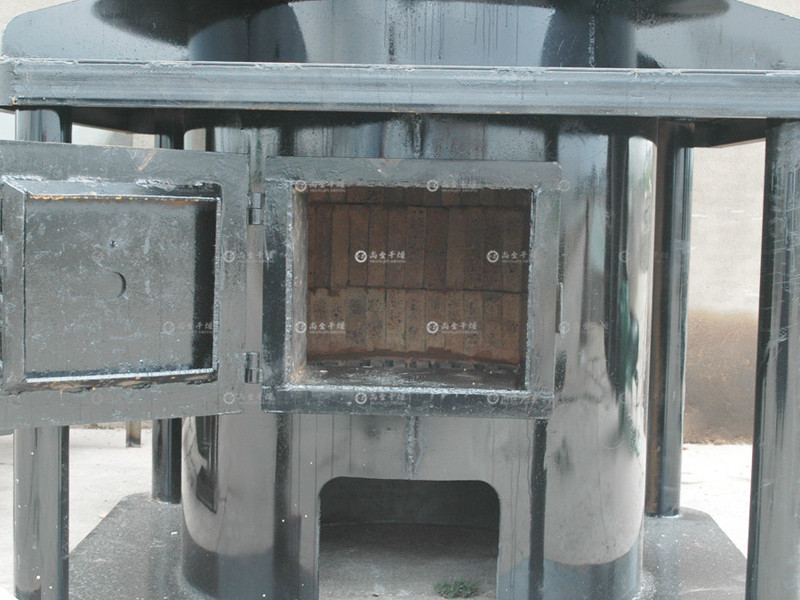

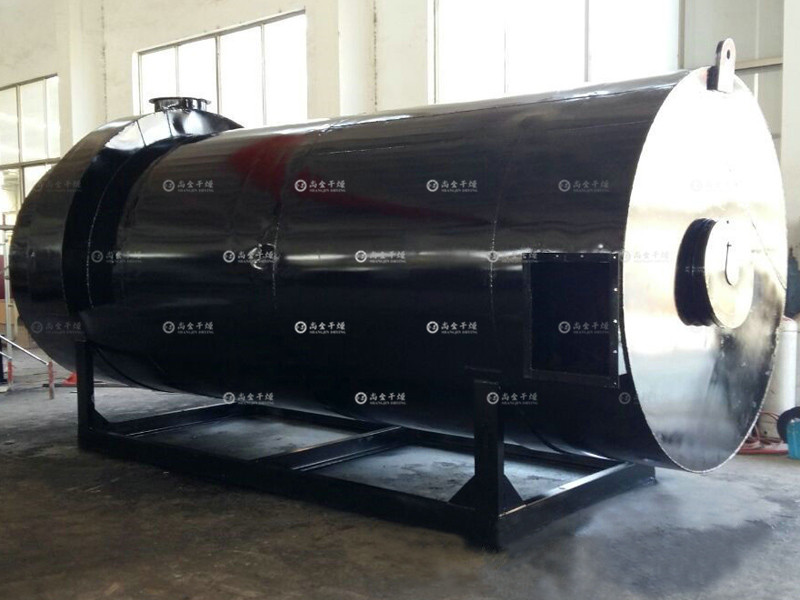

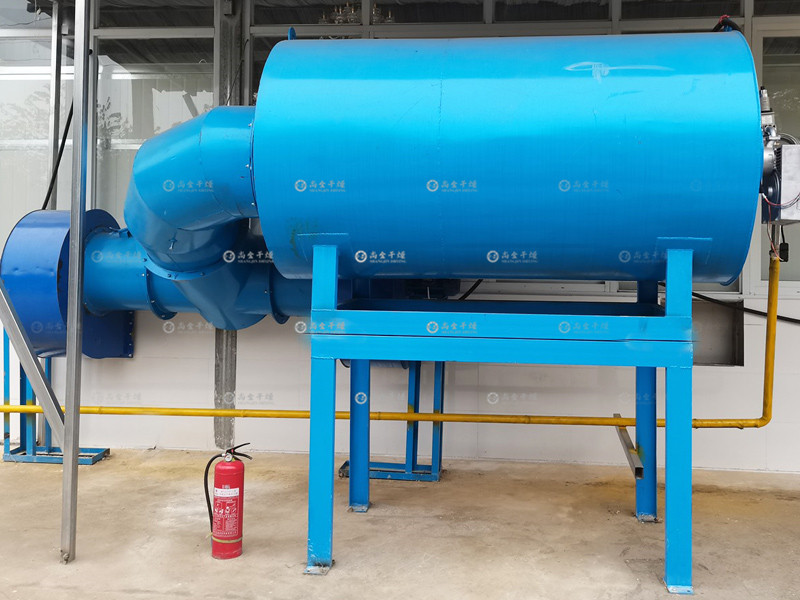

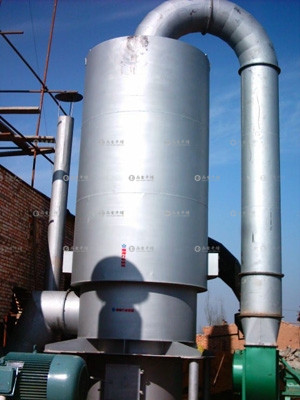

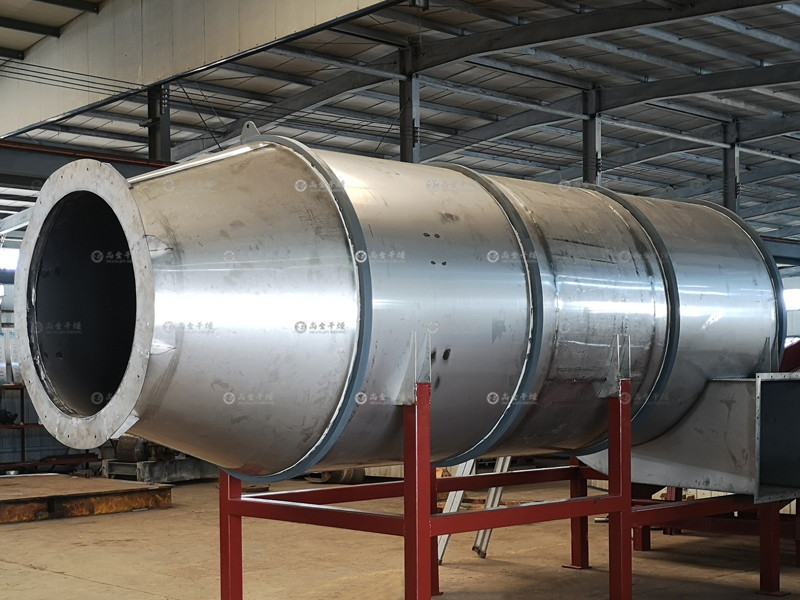

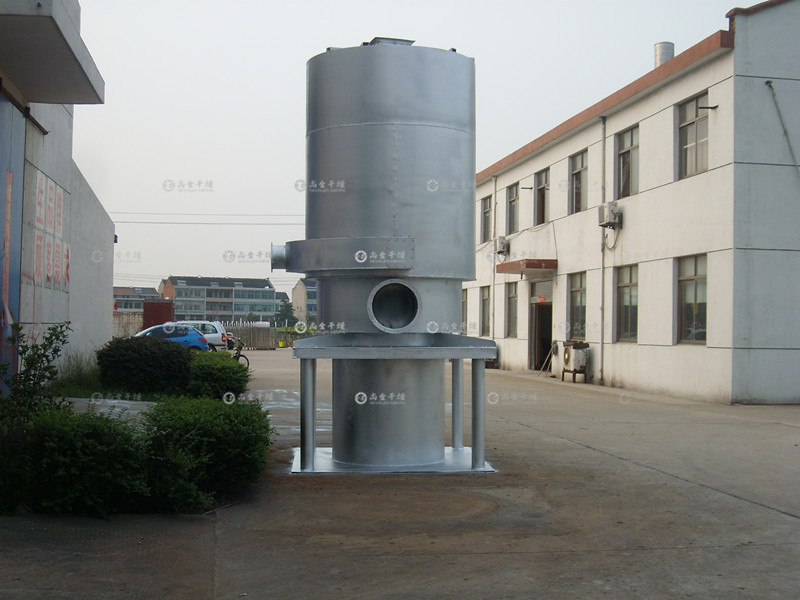

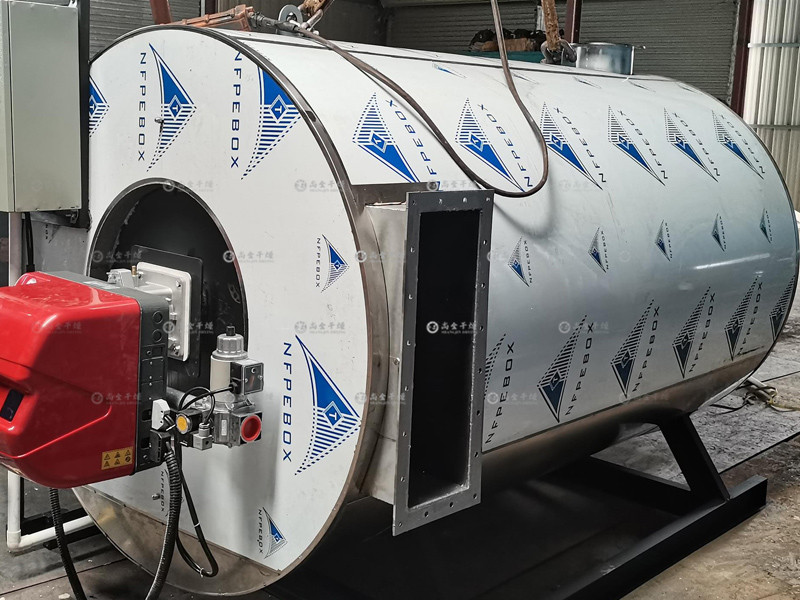

图片集锦
